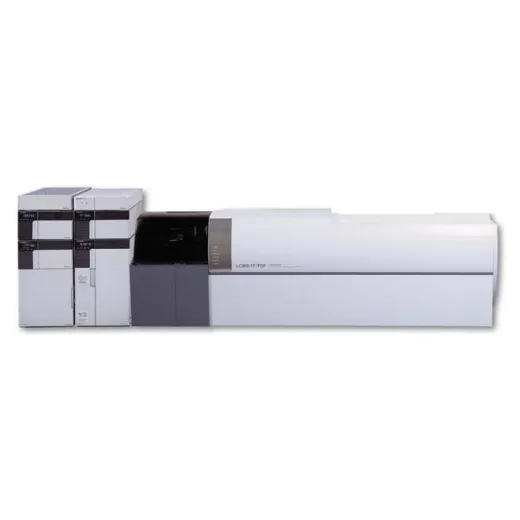

Новейшая разработка Шимадзу представляет собой комбинацию жидкостного хроматомасс-спектрометра, ионной ловушки и времяпролетного масс-спектрометра.

• Высокое разрешение, чувствительность, точность, производительность
• Новая система фокусировки и фрагментации ионов в ионной ловушке
• Ионизация при атмосферном давлении
• Трехступенчатая система вакуумирования
• Температурный контроль пролетной трубки
• Встроенный ESI интерфейс
• Двухступенчатый рефлектрон
• МСn анализ до МС10

Высокое разрешение и высокая точность

Двухступенчатый рефлектрон (DSR), патентуемый Шимадзу, и баллистическая экстракция ионов (BIE), также патентуемая Шимадзу, обеспечивают высокое разрешение (R> 10 000) и высокую точность (5 ppm) во всех режимах работы: МС, МС/МС и МС/МС/МС.

Высокая производительность

Высочайшая среди всех гибридных масс-спектрометров скорость сканирования при структурном анализе. Переключение между режимами работы с положительными и отрицательными ионами и регистрация спектра всего за 100 миллисекунд.

Высокая чувствительность

Компрессионная инжекция ионов (СII - патент Шимадзу) в систему ионной оптики обеспечивает высокую эффективность ввода ионов в ионную ловушку и высокую чувствительность в МСn-режимах. (Чувствительность по резерпину в МС2 режиме 5 пикограмм при соотношении сигнал/шум 50:1)

Октопольные линзы

Патентованное устройство компрессионной инжекции ионов (CII) в систему ионной оптики эффективно вводит ионы элюированных компонентов пробы из жидкостного хроматографа в ионную ловушку.

Квадрупольная ионная ловушка

Для достижения высокой чувствительности использована  новая технология «охлаждения» ионов в квадрупольной  ионной ловушке (QIT). Патентуемое Шимадзу устройство  баллистической экстракции ионов (BIE)  обеспечивает высокое разрешение и чувствительность во  всех МС и МСn-режимах.

Двухступенчатый рефлектрон

Патентуемый Шимадзу двухступенчатый рефлектрон (DSR) обеспечивает высокое разрешение посредством оптимизации фокусировок по энергиям и по времени.

Ионный источник ESI

Технологии ионизации и транспортировки ионов, развитые для жидкостных хроматомасс-спектрометров общего назначения, в данном приборе были дополнительно улучшены.

Трехступенчатая система откачки

 Обеспечивает высокочувствительные измерения, благодаря  оптимальному  давлению на каждой стадии масс-спектрометрии

Время пролета

Система внутреннего контроля температуры, стабилизирующая расстояние пролета ионов и ускоряющее напряжение,   обеспечивает высочайшую стабильность масс

МСn

Поддерживается до МС10; Патентованная система компрессионной инжекции обеспечивает эффективный ввод ионов в ионную ловушку и улучшает чувствительность.
